  针织机的一般结构与分类

  一、针织机的一般结构

  针织机的种类很多,但不论什么类型的针织机,它们的主要结构基本上是致的,只是针织按照各种机器的工作要求不同,具体机构组成有所差异,且配有不同用途的辅助机构。机的机构大体可分为两大部分,即主要机构和辅助机构。

  (一)针织机的主要机构

  1.成圈机构 成圈机构是把纱线弯曲形成线圈,并使线圈相互串套,从而形成针织物的机构。其主要机件有织针、沉降片、三角装置和导纱装置等,这些机件统称为成圈机件,它们由主轴经各自的传动机构传动或固定不动,互相配合作成圈运动。

  2.给纱机构 给纱机构是将筒子或经轴上的纱线,按照编织系统的要求,以一定的张力和速度送到成圈机件上的机构。

  3.花色机构 花色机构在纬编中称选针机构,作用是按照花纹的要求,对织针或沉降片等机件进行选择。花色机构在经编中称梳栉横移机构,作用是控制固装着导纱针的梳栉,按花纹要求的规律使其沿针床方向作针前和针背横向垫纱运动。

  4.传动机构 它是以主轴为主体,通过凸轮、偏心连杆、蜗杆蜗轮和齿轮等各种传动机件,使机器上的各部分机件进行运动的机构。

  5.控制机构 它是能使各机构按照编织要求互相协调工作的机构。

  6.牵拉卷取机构 它是以一定的张力和速度,,将织物从编织区域引出并卷成布卷的机构。

       (二)针织机的辅助机构

  1.减速装置 为了调整机器,针织机上配置了减速装置,使机器慢速运转,便于维修调整。

  2.自停装置 它包括机器故障、安全、断纱、布面疵点、张力过大或过小、卷装容量限定等自停装置。

  3.各种仪表 针织机根据机型不同,配置有机器转速表、送经速度表和计数器等。

  4.扩大花色品种机构 它包括提花机构、压纱杆、花压板、间歇送经和多速送经等机构。

  二、纬编针织机分类

  在纬编针织生产中,为了编织不同组织的针织物或成形产品,所采用的针织机类型也各不相同,织针插在圆筒形针筒或针盘上者称圆机,织针插在平板形针床上者称横机。这些针织机都可按针床或针简数,针床或针筒形式以及所用织针类型来分类。单面针织物一般是在单针床(或单针筒)针织机上生产,采用钩针作为成圈机件的单面机有台车、吊机绒布圆机等,采用舌针的单面机有多三角机、毛圈机等。双面针织物则只能在双针床针织机(或双面圆机)上生产,它们一般为舌针机,如罗纹机、双罗纹机(棉毛机)、双反面机、提花圆机及横机等。此外,为了生产单件成形产品,还有专用的纬编针织机,如全成形自动横机、全成形平型钩针针织机、手套机和圆袜机等。

  纬编针织机分类如表所示

  三、经编针织机分类

  (1)按针床多少可分为单针床经编机和双针床经编机。

        (2)按织针类型可分为钩针经编机、舌针经编机和复合针经编机。复合针经编机为槽针和管针两种。

       (3)按织物引出的方向可分为特利科型经编机和拉舍尔型经编机。一般在针织行业主要是以这种分类来区分经编机类型。特利科经编机与拉舍尔经编机在构造上的区别主是:拉舍尔经编机握持织物采用梳齿状的栅状脱圈板:特利科经编机无栅状脱圈板,而大降片起栅状脱圈板及握持线圈的作用。

  特利科型经编机和拉舍尔型经编机

  特利科经编机在编织时,织物牵拉方向相对于织针平面的夹角为110°左右。由于牵拉力几乎垂直于针平面,因此编织张力过大时,会使织针弯曲,特别是使用细钩针时,这种现象比较明显。复合针刚度较好,因此能承受比较大的编织张力。但是垫入纱线时,如张力过大,会产生对已成圈的纱线回抽,这将使编织工作不能顺利进行。

  在拉舍尔经编机上织物牵拉方向相对于织针平面的夹角为160°左右。由于织物相对于织针大致呈平行状态,因此织针受到的弯矩比特利科经编机小得多。

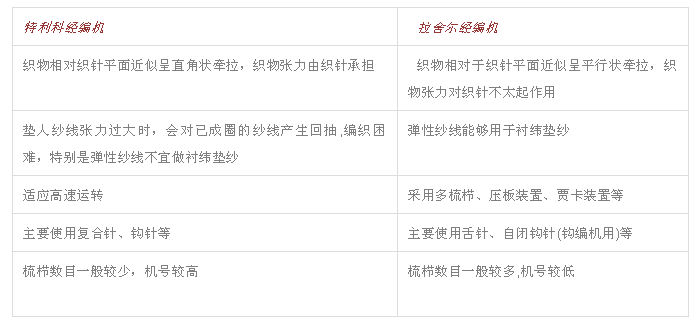

  特利科经编机与拉舍尔经编机的主要特点
